Ausgabeoptionen (Scan settings)

Die Ausgabesteuerung der M-III

Hiermit kontrollieren Sie die Ausgabequalität an der Laserausgabe. Die zahlreichen Einstellmöglichkeiten erlauben eine Anpassung an die verschiedensten Galvosysteme, egal ob schnell oder langsam.

Auch hier gilt: Fahren Sie mit dem Mauszeiger über die einzelnen Fenster, um Hints angezeigt zu bekommen.

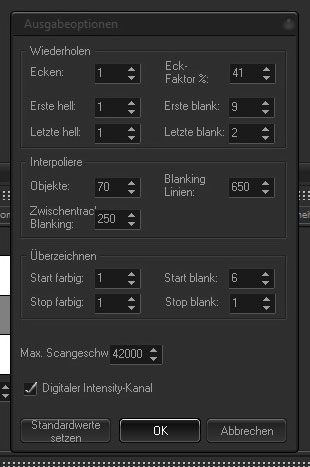

Fenster "Wiederholen"

Einstellungen für Punktwiederholungen.

Hier werden Wiederholungspunkte in den jeweiligen Objekten eingestellt.

Ecken:                        Eckpunktwiederholung

Erste hell:                Helle Wiederholungspunkte am Anfang eines Objekts

Letzte hell:                Helle Wiederholungspunkte am Ende eines Objekts

Erste blank:                Dunkle Wiederholungspunkte am Anfang eines Objekts

Letzte blank:                Dunkle Wiederholungspunkte am Ende eines Objekts

Fenster "Interpoliere"

Hier werden die Abstände der Interpolationspunkte gesetzt. Vorsicht! Die Zahlen bedeuten die "Abstände", NICHT die Anzahl der Interpolationen! Rechnerisch gehen wir davon aus, dass wir eine Ausgabeauflösung von 4096 x 4096 Bildpunkten haben. Eine Interpolationszahl von 70 bedeutet also, dass alle 70 Bildpunkte ein Interpolationsstützpunkt gesetzt wird. Dies erfolgt im Hintergrund während der Ausgabe und wird nicht im Editor angezeigt.

Objekte:                Interpolationsabstand innerhalb eines Objektes

Blanking Linien:                Interpolationsabstände in geblankten Linien

Zwischentrack Blanking:        Interpolationsabstände zwischen kompletten Frames

Fenster "Überzeichnen"

Dieses Fenster wirkt auf sämtliche gezeichneten Objekte. Um Einsprung- und Aussprungpunkte in einem Objekt zu verbessern, können unsichtbare Überzeichnungen hinzugefügt werden. Die Qualität der Objekte verbessert sich, dies wirkt sich aber auch gleichzeitig auf die Ausgabegeschwindigkeit aus, da mehr Punkte gesetzt werden.

Start farbig:                Die Figur wird im Einfahrpunkt erweitert

Stop farbig:                Die Figur wird im Ausfahrpunkt erweitert

Start blank:                Zusätzliche dunkle Punkte vor dem Einfahrpunkt

Stop blank:                Zusätzliche dunkle Punkte nach dem Ausfahrpunkt

Max. Scangeschwindigkeit

In diesem Fenster kann die maximale Scangeschwindigkeit angegeben werden, die für den Slider "Scangeschwindigkeit" in den Geometrieeinstellungen gilt. Steht hier z.B. 42000, so kann der Slider auf maximal 42000 geschoben werden.

Digitaler Intensity Kanal

Die M-III bietet insgesamt 4 Farbkanäle, RGB plus den Intensity. Dieser ist ein Produkt aus den 3 Farbkanälen und sollte für einfarbige Projektoren benutzt werden. Manche "Hersteller" legen ihre einfarbigen Projektoren auf einen der RGB Farbkanäle. Das ist falsch.

Je nach Projektor kann der Intensity Kanal auf Analog oder Digital geschaltet werden. Haben Sie einen Projektor mit TTL Modulation, so setzen sie das Häkchen.
